半波整流電路憑借二極管的單向?qū)щ娦裕瑢⒔涣麟姲胫芷诘碾娔茌斔偷截?fù)載，形成脈動直流電。其構造簡潔，常用于低功耗電子設備及信號處理領域。
一、工作原理
半波整流電路主要由二極管和負載電阻構成，工作過程如下：
正半周：交流電處于正半周時，二極管正向偏置導通，電流流經負載，形成脈沖電壓。
負半周：交流電處于負半周時，二極管反向偏置截止，電流中斷，負載電壓歸零。
整流后的輸出保留了交流電的正半周，形成脈沖狀直流電，但含有較多交流成分，通常需濾波電路平滑。
二、關鍵參數計算
輸出直流電壓（Vdc）：Vdc = Vm/π，Vm為輸入電壓峰值。
紋波系數（γ）：γ = Vac/Vdc，半波整流典型值約1.21，值越高表明輸出電壓波動越大。
整流效率（η）：η = (Pdc/Pac) × 100%，半波整流最高效率約40.6%。
有效電流（Irms）：Irms = Im/2，Im為峰值電流。
峰值反向電壓（PIV）：PIV = Vm，二極管耐壓需高于PIV。
形狀因子（FF）：FF = Irms/Idc，半波整流約為1.57。
三、應用領域
小型電源：適用于LED驅動、低功耗電源等。
信號解調：用于無線電通信中AM信號解調。
峰值檢測：用于測量信號最大電壓的峰值檢測電路。
四、局限性
效率低：僅利用交流電一半周期，能量浪費大。
輸出波動大：直流電壓不穩，需額外濾波。
負載能力有限：不適用于高功率場景。
五、優化策略
增強濾波：添加電容或電感平滑輸出電壓。
改用全波整流：提高效率，降低輸出脈動。
合理選型二極管：確保二極管耐壓高于PIV。
總結
半波整流電路結構簡單，適用于低功率直流電源和信號處理。雖效率較低，但在特定場景仍具應用價值。需要穩定電壓時，全波整流或橋式整流是更好的選擇。

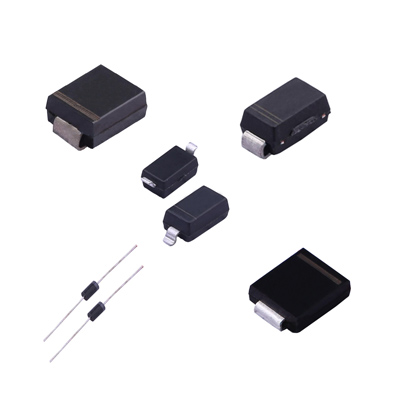

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
