PW6206系列是一個高精度，高輸入電壓低靜態電流，高速，低功耗降線性穩壓器具有高紋波抑制。輸入電壓高達40V，負載電流為在VOUT=5V和VIN=7V時高達300mA。該設備采用BCD工藝制造。PW6206提供過電流限制、軟啟動和過溫保護，確保設備正常工作情況。
PW6206穩壓器有標準SOT89-3L和SOT23-3L封裝。標準產品無鉛無鹵。
特征
輸入電壓：4.75V~40V
輸出電壓：1.8V~5.7V
輸出精度：<±2%
輸出電流：150mA（典型值）
高達300mA@VIN=7V，VOUT=5V，PW6206B50HV封裝
PSRR:60dB@100Hz
壓降：600mV@IOUT=100mA
靜態電流：4.2μA@VIN=12V（典型值）
ESD HBM:8KV
推薦電容器：10μF
應用
智能電表
車內娛樂
電動自行車

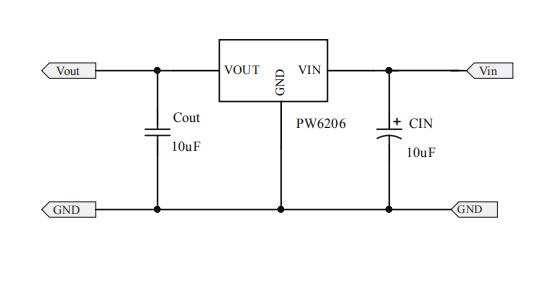

典型應用電路
