MOS管封裝說明
MOSFET芯片在制作完成之后,需要給MOSFET芯片加上一個外殼,即MOS管封裝。MOSFET芯片的外殼具有支撐、保護、冷卻的作用,同時還為芯片提供電氣連接和隔離,以便MOSFET器件與其它元件構成完整的電路。按照安裝在PCB 方式來區分,MOS管封裝主要有兩大類:插入式(Through Hole)和表面貼裝式(Surface Mount)。插入式就是MOSFET的管腳穿過PCB的安裝孔焊接在PCB 上。表面貼裝則是MOSFET的管腳及散熱法蘭焊接在PCB表面的焊盤上。

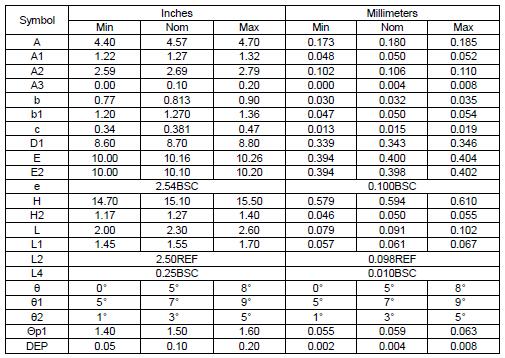

TO-263封裝 MOS管引腳及封裝實物圖
TO-263封裝 MOS管選型表大全
TO-263封裝 MOS管選型表大全，烜芯微科技執行的全面質量管理體系，是將所有產品質量從芯片設計開始，一直貫徹到客戶使用的全過程質量跟蹤和監控。我們確定在這一質量控制體系下生產的產品，在相關環節的質量狀態和信息都是有效控制，確保提供給客戶的產品是安全可靠的。
|
Part Numbe |
ID（A） |
BVDSS（v） |
Typical RDS(ON)@60% ID（Ω） |
MAX RDS(ON)@60% ID（Ω） |
ciss |
|
pF |
|||||
|
100N03A |
90 |
30 |
0.0031 |
0.005 |
3070 |
|
2803A |
150 |
30 |
0.0022 |
0.003 |
4050 |
|
2803B |
150 |
30 |
0.0021 |
0.0028 |
5060 |
|
3204A |
100 |
40 |
0.004 |
0.0045 |
3000 |
|
2804A |
150 |
40 |
0.003 |
0.0035 |
5000 |
|
3306B |
80 |
60 |
0.007 |
0.008 |
3080 |
|
3206A |
110 |
60 |
0.0065 |
0.008 |
3400 |
|
2906A |
130 |
60 |
0.0055 |
0.007 |
3100 |
|
2806A |
160 |
60 |
0.0035 |
0.0045 |
4376 |
|
1906B |
230 |
60 |
0.0027 |
0.0035 |
6110 |
|
3508A |
70 |
80 |
0.0095 |
0.011 |
2900 |
|
3308A |
80 |
80 |
0.0062 |
0.009 |
3110 |
|
3308B |
80 |
80 |
0.0072 |
0.009 |
3650 |
|
75NF75 |
80 |
80 |
0.007 |
0.009 |
3110 |
|
2808A |
150 |
80 |
0.004 |
0.005 |
6109 |
|
2708A |
160 |
80 |
0.004 |
0.0048 |
9300 |
|
3208A |
100 |
85 |
0.0065 |
0.008 |
3420 |
|
2908A |
130 |
85 |
0.005 |
0.006 |
5000 |
|
3510A |
75 |
100 |
0.009 |
0.011 |
2946 |
|
2910A |
130 |
100 |
0.005 |
0.007 |
6800 |
|
2810A |
150 |
100 |
0.005 |
0.007 |
6800 |
|
2710A |
160 |
100 |
0.0045 |
0.005 |
8000 |
|
840S |
8 |
500 |
0.7 |
0.9 |
960 |
|
7N65H |
7 |
650 |
1.2 |
1.4 |
1000 |
