SOT-89封裝
本文主要介紹SOT-89封裝及三端穩壓管型號表大全，MOSFET芯片在制作完成之后,需要給MOSFET芯片加上一個外殼,即MOS管封裝。MOSFET芯片的外殼具有支撐、保護、冷卻的作用,同時還為芯片提供電氣連接和隔離,以便MOSFET器件與其它元件構成完整的電路。
按照安裝在PCB 方式來區分,MOS管封裝主要有兩大類:插入式(Through Hole)和表面貼裝式(Surface Mount)。插入式就是MOSFET的管腳穿過PCB的安裝孔焊接在PCB上。
MOS管作為開關管，已經是開關電源領域的絕對主力器件。它具備輸入端基本不取電流或電流極小，具有輸入阻抗高、噪聲低、熱穩定性好、制造工藝簡單等特點，在大規模和超大規模集成電路中被應用。而因?yàn)樵∏桑瑹o法將MOS管屬性詳細地刻畫到產品上，比如極性、封裝形式、腳位排列等。
SOT-89封裝尺寸及外觀圖

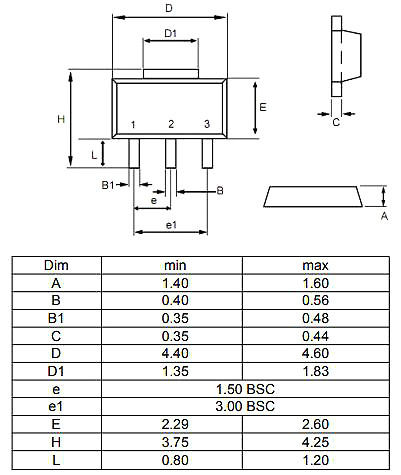

（一）SOT-89封裝尺寸圖
（二）SOT-89外觀圖
SOT-89 三端穩壓管型號大全
以下是SOT-89封裝三端穩壓管型號大全表
|
Part Number |
Maximum Ratings |
Vout（V） |
|||
|
VIN（V） |
IOUT（mA） |
Min |
Typ |
Max |
|
|
78L05 |
30 |
100 |
4.8 |
5 |
5.2 |
|
78L05FS |
30 |
200 |
4.82 |
5 |
5.17 |
|
78L06 |
30 |
100 |
5.76 |
6 |
6.24 |
|
78L08 |
30 |
100 |
7.68 |
8 |
8.32 |
|
78L09 |
30 |
100 |
8.64 |
9 |
9.36 |
|
78L10 |
30 |
100 |
9.6 |
10 |
10.4 |
|
78L12 |
30 |
100 |
11.52 |
12 |
12.48 |
|
78L15 |
30 |
100 |
14.4 |
15 |
15.6 |
|
78L18 |
30 |
100 |
17.28 |
18 |
18.72 |
|
78L24 |
40 |
100 |
23.04 |
24 |
24.96 |
|
79L05 |
-35 |
100 |
-4.8 |
-5 |
-5.2 |
|
79L06 |
-35 |
100 |
-5.76 |
-6 |
-6.24 |
|
79L08 |
-35 |
100 |
-7.68 |
-8 |
-8.32 |
|
79L09 |
-35 |
100 |
-8.64 |
-9 |
-9.36 |
|
79L10 |
-35 |
100 |
-9.6 |
-10 |
-10.4 |
|
79L12 |
-35 |
100 |
-11.52 |
-12 |
-12.48 |
|
79L15 |
-35 |
100 |
-14.4 |
-15 |
-15.6 |
|
79L18 |
-35 |
100 |
-17.28 |
-18 |
-18.72 |
|
79L24 |
-40 |
100 |
-23.04 |
-24 |
-24.96 |
|
431 |
36 |
100 |
2.487 |
2.5 |
2.513 |
